木材销槽承压强度及钉连接抗拔强度测试仪

木结构销式连接是应用最广泛的木结构节点连接形式,而木材销槽承压强度是确定木结构销式连接承载力的决定因素之一,是木结构设计中不可或缺的一部分。 最新出台的国标GB/T39422
优惠价格:admin
订购热线:15550051719
木结构销式连接是应用最广泛的木结构节点连接形式,而木材销槽承压强度是确定木结构销式连接承载力的决定因素之一,是木结构设计中不可或缺的一部分。
最新出台的国标GB/T39422-2020  木结构销槽承压强度及钉连接承载力特征值确定方法规定了销槽的承压强度试验方法及钉的抗拔强度试验方法。

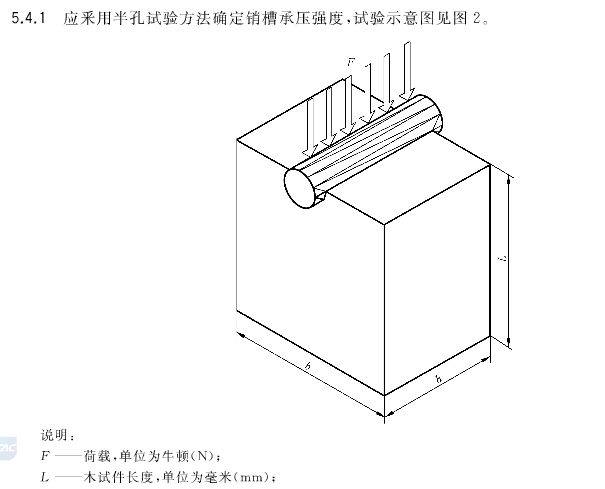

本文简单介绍下该标准中的试验方法:销槽的承压试验如下:

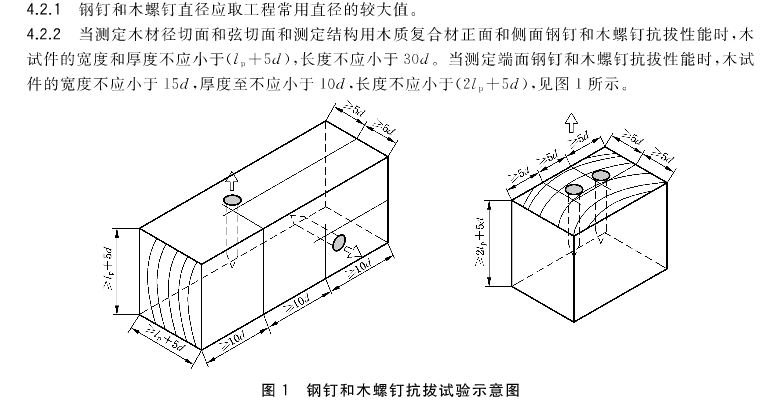

钉的连接承载力抗拔试验如下:

针对该试验方法需要承受的力值大约在20KN左右,我司推荐50KN的试验机做此类试验。如果专门只做此类试验,我公司有专门定制的机型,占地小,操作简单,是市场上为数不多的针对该标准推出的试验检测仪器 。
结构如下
1主机:该部分由工作台、中横梁、上横梁、导向立柱、外罩等组成。该机为门式落地结构,拉伸,压缩和弯曲都在下部空间。进口无间隙滚珠丝杠和导杠,造型美观,安全可靠,而且保证主机具有足够的刚性和较高的同轴度等运行精度指标。
2安全性:具有横梁位移极限保护、超负荷保护、破断停机保护功能,使其使用安全可靠。
3传动系统:由微机控制数字交流伺服控制器控制伺服电机转动,通过高精度滚珠丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲等多种力学性能试验。高精度精密滚珠丝杠加载平稳,效率高,滚动传递动力无噪音,定位精度高;具有效率高、寿命长、噪音低、免维护、横梁上下运行无间隙等优点。
4 安全保护装置:满量程过载保护、过流保护、过压保护等。
5 测力传感器为轮幅式拉压传感器,精度0.05%FS,系统测力精度在0.1%~100%FS范围内相对精度高达±0.5%。
6 位移传感器采用2000道/圈光电编码器,并采用4倍化技术达到2400道/圈的分辨率(分辨率最高可达0.01mm)。
7 测控系统采用专业试验机测控系统,主要指标:
(1)3个模拟输入通道,用于力值及电子引伸计测量,AD转换代码数为±120,000(用高分辨率AD转换器实现的无分档测量优于4档放大)。
(2)一个1:100调速比的数字输出通道,用控制伺服系统0.1~500mm/min范围内无级调速。
(3)三个光电编码输入通道用于测量大变形和位移测量,采用4倍化技术,提高测量分辨率。
系统自带一千多个国标和行业标准,也可为客户定制专业测试方法。
主要技术指标
型号 JD3340 JD3360 JD3380 JD3385 JD3390
最大试验力KN 20 50 100 200 300
试验机精度 1级
试验力测力范围 0.4%—100%F.S
试验力分辨率 1/300000全程不分档,全程分辨率不变

试验速度 0-500mm/min 0-300mm/min
拉伸试验行程mm 600 650 650 600 600
试验宽度mm 400 450
位移分辨率mm 0.01
电源电压 交流220V  50Hz
主机尺寸mm 600×500×1700mm 700×580×1800mm 780×650×1950mm 850×700×2100mm 900×750×2200mm
主机重量kg 320 400 550 900 1500
